メニュー　サーフェス＞曲面編集＞曲面の穴埋め

操作方法

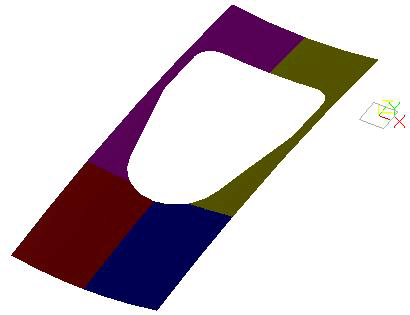

１）穴の開いた曲面をクリックします

　　 穴が複数の曲面間にある場合は、
　　あらかじめ各曲面を連結し１つの
　　シートにします

２）埋めたい穴のエッジ（淵）をクリックします

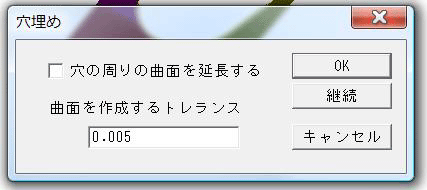

３）ダイアログを入力しＯＫをクリックします
　　「継続」は１つのシート上に多数の穴がある場合に「ＯＫ」の代わりに使用します
　　「継続」は曲面の選択操作が省略でき先に選択したシートがそのまま使用されるので
　　連続して穴の淵を選択出来ます。
　　

●　穴の周りの曲面を延長する
　　○ チェックを入れた場合
　　　　アントリムのような結果となりますが穴以外のエッジには影響しません
　　　　元の曲面は拡張されます

　　○ チェックを外した場合
　　　　フィレット部やフィレット結合部の面抜け補完を主な目的としています
　　　　元の曲面はそのまま変化せず、穴部分に新しいシートを作成します

●　曲面を生成するトレランス
　　 穴の大きさに対し設定値が大きすぎるとエラーを起こす可能性が高くなります
　　 0.00１〜0.005 程度から徐々に大きな値で試してください


.
