表面積・重心・体積・質量計測を追加しました
3曲面フィレットを追加

3つの曲面間にフィレットを作成します

「複合曲面を延ばす」に他の曲面まで伸ばす機能を追加しました

曲面クリック位置の半径計測と空間上の3点計測

クリックした位置の半径とその曲面
の最小曲率半径を表示します。
また指定した空間上の3点から半径
を計測できます

スイープ(ドライブ)曲面の強化
端点変更や区間削除も便利に

下書き線や円をなぞりながら連続した形状を作ります。
確定するまで下書き線が残るので、同じ要素の一部を
複数回利用する場合などに便利な機能です。

曲面エッジを描画し曲面の区切りを分かり易く表示するようにしました
画面の視点回転操作でマウスとキーを連動するようにしました
モデルと2D要素を陰線処理し自然な画像にしました

2曲面のトリムを強化
角処理に下書き線トリムを追加しました

2本の軌道線に沿うスイープ(ドライブ)曲面を追加しました
従来の1本の軌道線に沿うスイープにも「絞り」や
「輪郭固定」などの機能を追加しました

シェーディングの品質向上と画面操作性の向上
複合曲面を他の曲面まで延ばす

端点変更は交点付近をダブルクリックでクリック位置
に近い交点に変更します。区間削除もダブルクリック
ではみ出した部分も削除できるようになりました。
両端削除、要素分割も同様にダブルクリックが使用
できます      ※但し、同一作業平面に限ります

V7.8 で新しく追加した機能

3Dバージョン及び3Dインターフェス・オプションでご使用頂けます

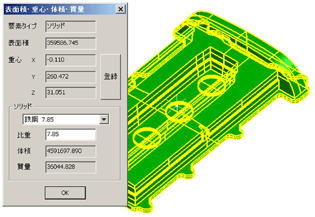

選択したシートまたはソリッドの表面積
・重心・体積・質量を計測します

※体積・質量はソリッドのみ

完全に分断されていない曲面もトリムできるようになりました。
どちらかをトリムしない事も可能です。
